In ons vakgebied wordt er veel gebruikgemaakt van Autodesk Civil 3D. Om in deze software makkelijker aan de slag te gaan met de MOW OTL-datastandaard, werd de OTL_MOW_Toolkit in het leven geroepen. Dit handige hulpmiddel bestaat uit enkele custom nodes (scripts), verzameld in een ‘package’, wat ervoor zorgt dat de OTL-data gekoppeld kan worden aan Civil 3D-objecten aan de hand van Property Sets. Sinds 2023 bewijst de toolkit haar nut in BIM-projecten. Op basis van praktijkervaring hebben we ze grondig verbeterd en uitgebreid. De nieuwste versie is nu beschikbaar voor jouw projecten.

Wat is er nieuw? Lees het hier!

Nieuwe functies

De nieuwe versie van de OTL_MOW_Toolkit biedt krachtige verbeteringen voor een vlottere en efficiëntere workflow: van verbeterde integratie met het AWV DAVIE-dataportaal, door te vertrekken vanuit een DAVIE-download, en duidelijkere foutmeldingen tot ondersteuning voor recentere Civil 3D-versies. Wat kan je vanaf nu nog doen?

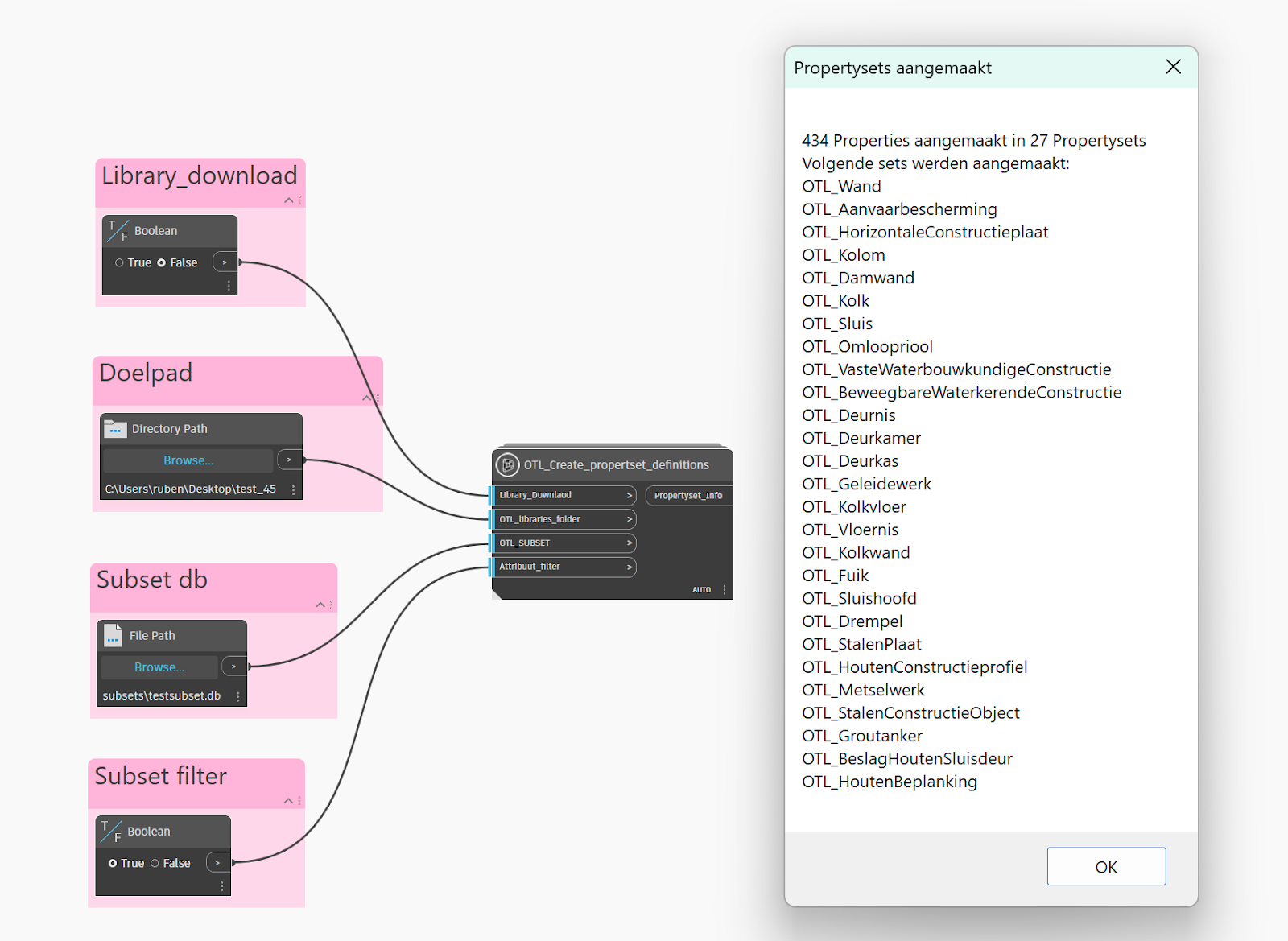

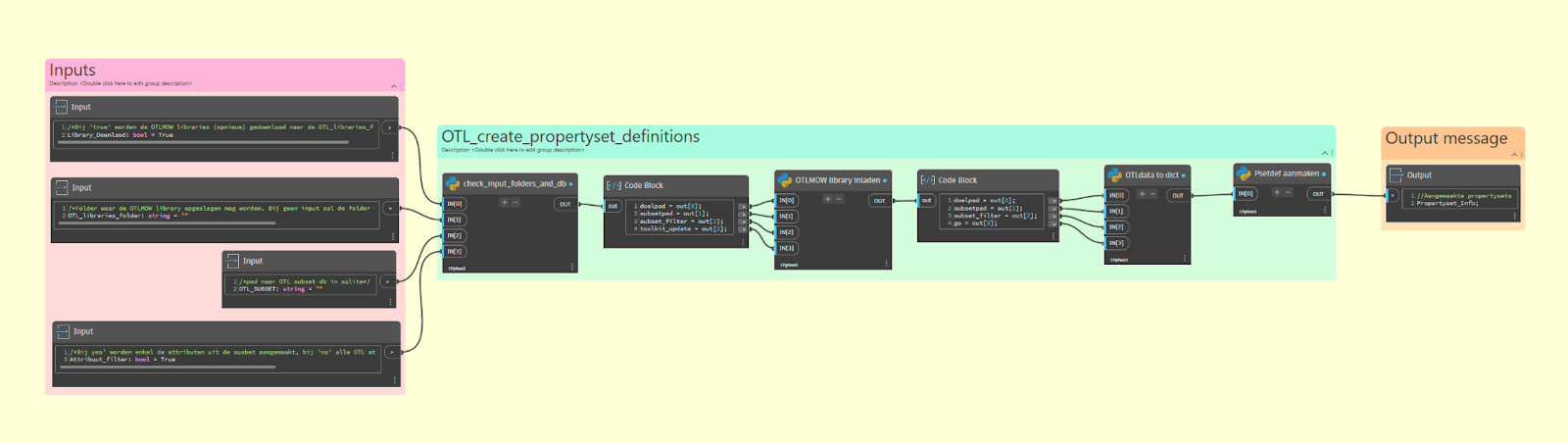

• Sneller OTL-propertysets aanmaken met OTL_Create_propertset_definitions (voor Civil3D 2025 en nieuwer)
• Het in bulk aanpassen van attribuutwaarden met OTL_Set_attribute_value
• OTL-data downloads inladen met OTL_Create_objects_from_csv
• Data filteren op OTL aanwezigheid, handle, type of id met OTL_Select_objects
• OTL-data uit de .dwg exporteren naar CSV, om deze data in te zetten in andere processen. Bijvoorbeeld om te gebruiken in de OTL wizard 2, met OTL_Export_psetdata_to_csv
• Een OTL-propertyset aan objecten koppelen a.d.h.v. hun AutoCAD-layer, met OTL_Pset_by_layermapping

Technische verbeteringen

Naast enkele nieuwe functionaliteiten, kreeg de MOW_OTL_Toolkit ook backend een technische upgrade. Wist je dat deze Toolkit nu ook draait op hetzelfde systeem als de OTL Wizard 2? Door gebruik te maken van het ‘OTL MOW Python Library’-systeem, heeft de MOW_OTL_Toolkit vanaf nu een snellere werking en een robuustere backend.

Vervolgens krijg je ook duidelijkere feedback, foutmeldingen door pop-up berichten en is er geen afhankelijkheid meer van een extra Autodesk library.

Neem je graag een kijkje onder de motorkap? Alle gebruikte code is te vinden via GitHub.

Probeer hem nu!

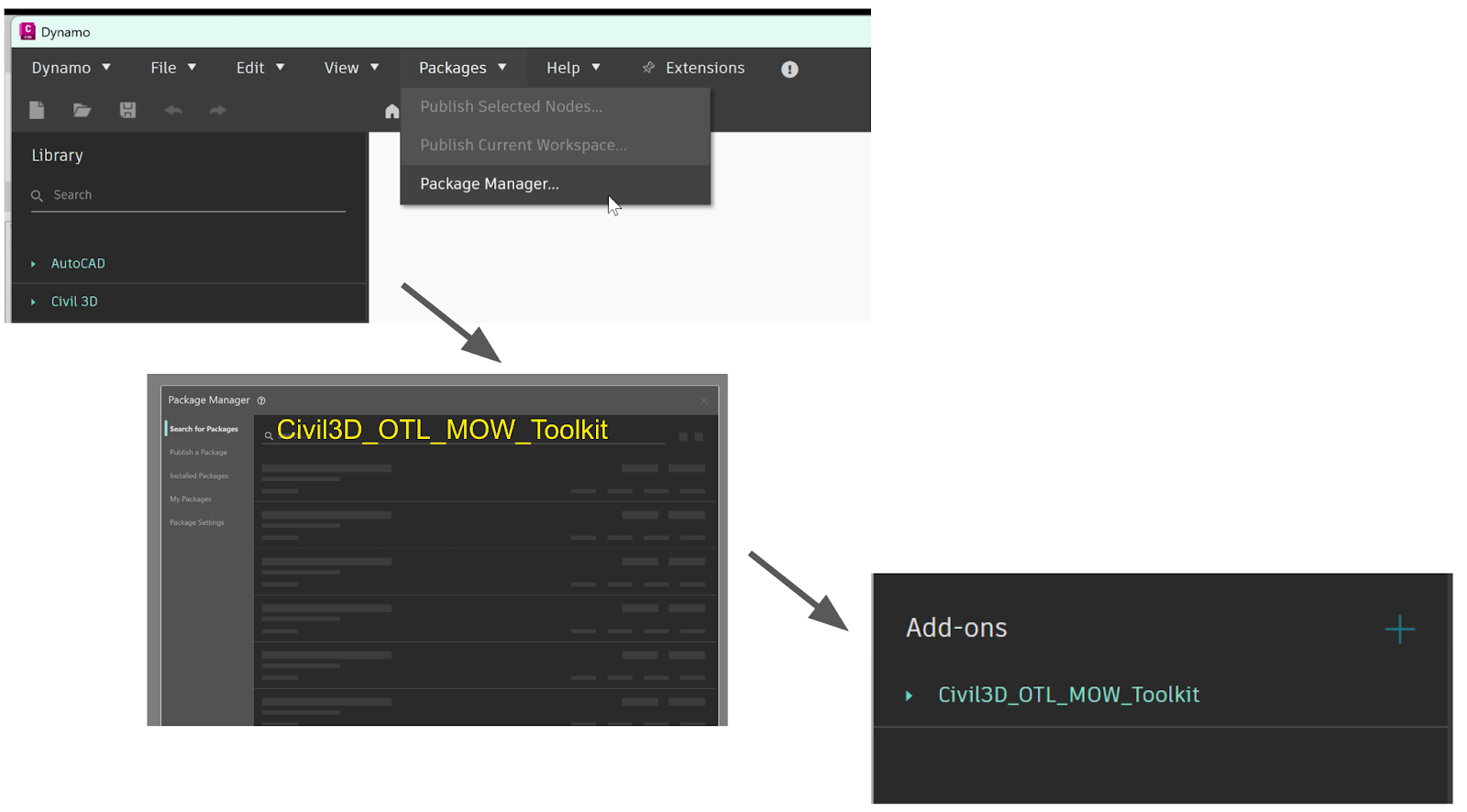

De OTL_MOW_Toolkit is gepubliceerd als een online package. Deze kan je dan ook via de “Online Package Search” terugvinden. De custom nodes worden dan beschikbaar in je dynamo werkbalk.  Je kan hem nu in de package manager terugvinden onder de naam: Civil3D_OTL_MOW_Toolkit. Er is gekozen de huidige OTL_MOW_Toolkit te behouden en het herwerkte package te publiceren in een nieuwe naam. Zo blijft de vorige variant vindbaar, o.a. voor het gebruik in oudere Civil 3D-versies.

Download je liever geen packages en custom nodes? Dan kan je ook de .dyn files rechtstreeks afladen via GitHub.

DOWNLOAD DE TOOLKIT
